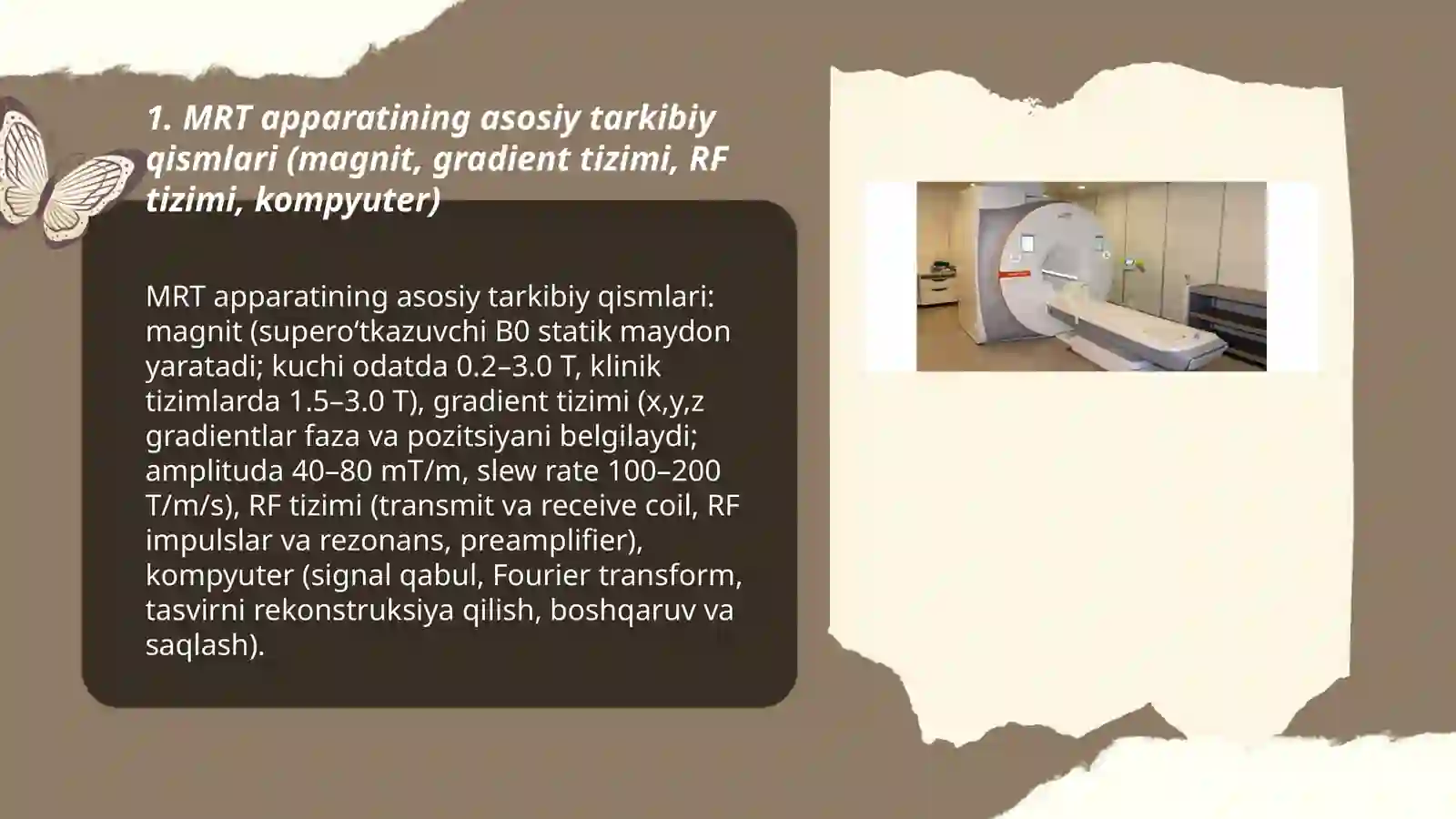

MRT apparatining asosiy tarkibiy qismlari: magnit (supero‘tkazuvchi B0 statik maydon yaratadi; kuchi odatda 0.2–3.0 T, klinik tizimlarda 1.5–3.0 T), gradient tizimi (x,y,z gradientlar faza va pozitsiyani belgilaydi; amplituda 40–80 mT/m, slew rate 100–200 T/m/s), RF tizimi (transmit va receive coil, RF impulslar va rezonans, preamplifier), kompyuter (signal qabul, Fourier transform, tasvirni rekonstruksiya qilish, boshqaruv va saqlash)
